Как подключить HTC к телевизору: обзор технологий дублирования экрана
Отвечая на вопрос об отображении экрана смартфона HTC на телевизоре или мониторе, многие вспомнят протокол DLNA. Однако он позволяет транслировать с мобильного устройства на внешний дисплей только видео, фотографии и музыку. А ведь существуют и технологии полного зеркалирования, с помощью которых можно надежно отображать содержимое экрана смартфона HTC (например, игры или презентации) на телевизоре, мониторе или проекторе в разрешении Full HD и со стереозвуком.
Спойлер
Существует несколько стандартов для передачи данных между мобильным устройством и дисплеем: проводной Mobile High-Definition Link (MHL) и беспроводные DLNA, Miracast, Samsung AllShare Cast, Apple AirPlay, Intel Wireless Display (WiDi), HTC Connect. Некоторые из них являются открытыми, а некоторые работают только с устройствами определенного бренда.
Рассмотрим варианты подключения смартфона HTC к внешнему приемнику изображения.
Технология MHL сегодня широко распространена и поддерживается многими смартфонами, планшетами и телевизорами (кроме панелей Panasonic). Стандарт MHL успел «дорасти» до версии 3.0 и способен работать с Full HD и объемным звуком. Достоинство протокола заключается в очень малой задержке передачи данных.
Особенность MHL в том, что реализация протокола не привязана к типу разъема. Но чаще всего этот интерфейс встраивают в порты micro-USB и HDMI.
Устройства с MHL 3.0 появятся на рынке в 2014 году. Их можно будет использовать для воспроизведения видео сверхвысокой четкости с разрешением UltraHD 4K и для подзарядки с силой тока до 2 ампер.
MHL поддерживают не все смартфоны HTC
5-контактный разъем micro-USB, обеспечивающий работу по протоколу Mobile High-Definition Link, первыми весной 2010 года получили модели EVO 3D, Sensation и Flyer. Последние (на момент написания статьи) модели HTC, совместимые с MHL через micro-USB разъем, — HTC One и HTC Butterfly S.
Полный список совместимых с MHL устройств HTC:
- Butterfly, Butterfly S
- Droid DNA
- J ISW13HT
- One
- One XL
- One X+
- One X
- One S
- EVO 4G LTE
- Raider
- Velocity
- Vivid
- Rezound
- Amaze 4G
- Sensation XE
- Jetstream
- Sensation 4G
- EVO View 4G
- EVO 3D
- Sensation
- Flyer
Что нужно для соединения HTC с приемником изображения по MHL
Если MHL поддерживают и источник, и приемник контента, можно обойтись пассивным MHL-кабелем. Но HTC пошла по другому пути и выпустила активный MHL-адаптер AC M490. Адаптеру нужно внешнее питание — для него используется стандартное зарядное устройство HTC, идущее в комплекте со смартфоном. MHL-переходник обеспечивают подключение к любому современному телевизору с HDMI, даже если тот не работает с MHL напрямую.
Купить переходник MHL HTC AC M490 (micro-USB — HDMI)
MHL-адаптер содержит два 5-контактных порта micro-USB 2.0 (один для передачи данных, второй для подзарядки подключенного телефона) и порт HDMI для подключения к ТВ.
Спойлер
Отвечая на вопрос об отображении экрана смартфона HTC на телевизоре или мониторе, многие вспомнят протокол DLNA. Однако он позволяет транслировать с мобильного устройства на внешний дисплей только видео, фотографии и музыку. А ведь существуют и технологии полного зеркалирования, с помощью которых можно надежно отображать содержимое экрана смартфона HTC (например, игры или презентации) на телевизоре, мониторе или проекторе в разрешении Full HD и со стереозвуком.
Зеркалирование экрана HTC на телевизоре
Существует несколько стандартов для передачи данных между мобильным устройством и дисплеем: проводной Mobile High-Definition Link (MHL) и беспроводные DLNA, Miracast, Samsung AllShare Cast, Apple AirPlay, Intel Wireless Display (WiDi), HTC Connect. Некоторые из них являются открытыми, а некоторые работают только с устройствами определенного бренда.
Рассмотрим варианты подключения смартфона HTC к внешнему приемнику изображения.
Mobile High-Definition Link (MHL)
Технология MHL сегодня широко распространена и поддерживается многими смартфонами, планшетами и телевизорами (кроме панелей Panasonic). Стандарт MHL успел «дорасти» до версии 3.0 и способен работать с Full HD и объемным звуком. Достоинство протокола заключается в очень малой задержке передачи данных.
Особенность MHL в том, что реализация протокола не привязана к типу разъема. Но чаще всего этот интерфейс встраивают в порты micro-USB и HDMI.
Устройства с MHL 3.0 появятся на рынке в 2014 году. Их можно будет использовать для воспроизведения видео сверхвысокой четкости с разрешением UltraHD 4K и для подзарядки с силой тока до 2 ампер.

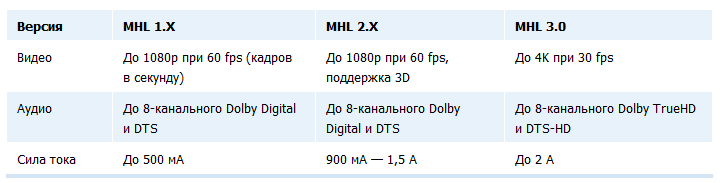

Версия MHL 1.X MHL 2.X MHL 3.0
Видео До 1080p при 60 fps (кадров в секунду) До 1080p при 60 fps, поддержка 3D До 4K при 30 fps
Аудио До 8-канального Dolby Digital и DTS До 8-канального Dolby Digital и DTS До 8-канального Dolby TrueHD и DTS-HD
Сила тока До 500 мА 900 мА — 1,5 А До 2 А
MHL поддерживают не все смартфоны HTC
5-контактный разъем micro-USB, обеспечивающий работу по протоколу Mobile High-Definition Link, первыми весной 2010 года получили модели EVO 3D, Sensation и Flyer. Последние (на момент написания статьи) модели HTC, совместимые с MHL через micro-USB разъем, — HTC One и HTC Butterfly S.
Полный список совместимых с MHL устройств HTC:
- Butterfly, Butterfly S
- Droid DNA
- J ISW13HT
- One
- One XL
- One X+
- One X
- One S
- EVO 4G LTE
- Raider
- Velocity
- Vivid
- Rezound
- Amaze 4G
- Sensation XE
- Jetstream
- Sensation 4G
- EVO View 4G
- EVO 3D
- Sensation
- Flyer
Что нужно для соединения HTC с приемником изображения по MHL
Если MHL поддерживают и источник, и приемник контента, можно обойтись пассивным MHL-кабелем. Но HTC пошла по другому пути и выпустила активный MHL-адаптер AC M490. Адаптеру нужно внешнее питание — для него используется стандартное зарядное устройство HTC, идущее в комплекте со смартфоном. MHL-переходник обеспечивают подключение к любому современному телевизору с HDMI, даже если тот не работает с MHL напрямую.
Купить переходник MHL HTC AC M490 (micro-USB — HDMI)
MHL-адаптер содержит два 5-контактных порта micro-USB 2.0 (один для передачи данных, второй для подзарядки подключенного телефона) и порт HDMI для подключения к ТВ.
Фирменный MHL-адаптер HTC M490
Miracast
Miracast — открытый стандарт передачи мультимедийного сигнала, основанный на наборе протоколов Wi-Fi Direct. Miracast обеспечивает передачу видео в разрешении до 1080p и объемного 5.1-канального звука. Единственным недостатком технологии назовем видимую (около полсекунды) задержку сигнала, которая не понравится геймерам.
Miracast
Поддержка Miracast в телевизоре или мониторе может быть как встроенной (такие модели есть у Panasonic, LG и Sony), так и реализовываться через адаптер.
Купить адаптер Netgear PTV3000-100PES — беспроводной адаптер для передачи изображения с поддержкой Intel WiDi и Miracast.
Стандарт Miracast доступен в Android начиная с версии ОС 4.2. Сегодня две модели HTC сертифицированы объединением Wi-Fi Alliance и официально поддерживают технологию Miracast (HTC One и HTC One Dual SIM), а еще две (HTC Desire 600 Dual SIM и HTC Butterfly S) получили поддержку Miracast без сертификации (которая, впрочем, не обязательна).
Демонстрация зеркалирования изображения с HTC One через Miracast:
HTC Media Link HD
HTC Media Link HD — это DLNA-ресивер, пригодный для отображения на телевизоре различных данных. Приемник Media Link HD совместим со всеми смартфонами HTC на оболочке Sense 4.0, 4.1, 4+ и 5.0.
Спойлер
Разработчики HTC расширили стандартные возможности протокола DLNA, поэтому с помощью Media Link HD происходит полное зеркалирование изображения, а управлять изображением со смартфона можно жестовыми командами.
HTC Connect
Собственная технология для беспроводной передачи данных HTC Connect, разработанная тайваньской компанией, не получила признания среди производителей электроники. Единственной фирмой, поддержавшей HTC Connect в своих устройствах, стала Pioneer.
Не совместимые с продуктами HTC технологии
Intel Wireless Display (WiDi)
Поддержкой стандарта WiDi, разработанного Intel, обладают только ноутбуки на процессорах iCore второго–четвертого поколений на базе ОС Windows 7 и 8. Выбор совместимых ТВ-приемников тоже ограничен некоторыми моделями LG, Samsung и Toshiba, выпускаемыми с 2012 года. Подробная информация о технологии WiDi — на сайте Intel.
Существуют и WiDi-адаптеры (например, производства Netgear), обеспечивающие любую панель с HDMI поддержкой WiDi.
Последняя версия протокола WiDi 3.5 сертифицирована Miracast и должна работать на устройствах, в которых задействован этот стандарт.
Samsung AllShare Cast
AllShare Cast по своей функциональности идентичен Miracast, но является проприетарным стандартом Samsung и используется этой компанией только в собственных продуктах.
Производится и HDMI-адаптер AllShare Cast Hub, совместимый со всеми телевизионными брендами и обеспечивающий передачу видео формата Full HD. С помощью адаптера такие модели, как Galaxy S3/S4, Note 1/2/3, соединяются с HDTV.
Спойлер
Выводы
Какой же стандарт дублирования экрана следует выбрать для вашего смартфона HTC?
1) MHL — надежная технология с малым временем отклика, не требующая дорогостоящих аксессуаров. Минусы: проводное соединение; поддерживается не всеми современными моделями HTC.
2) HTC Media Link HD — универсальное решение, подходящее для всех устройств HTC с программной оболочкой Sense 4 и выше. Минус: относительно высокая цена.
3) Miracast — новая перспективная беспроводная технология, встроенная в смартфон и обычно не требующая дополнительных аксессуаров. Минус: поддерживается лишь самыми новыми аппаратами HTC среднего и верхнего ценовых сегментов.
