HTC ONE S не включается

всем доброго времени суток !
прошу помощи
HTC ONE S модель pj40200, очень нужна схема, или кто может подсказать куда идут контакты АКБ с разъема платы (белый и зеленый на самом АКБ)
у меня обрыв, нужно вызвонить, буду очень признателен

спасибо конечно, в этом видео представлена разборка и сборка, мне же нужна электрическая схема, чтобы понять как "прозвонить" средние контакты АКБ, без которых тело не включается и которые находятся в обрыве

pinkod, Схем на HTC НЕТ в открытом доступе

Судя по инфе, которуя я нашел - HTC не выкладывает схем в свободный доступ

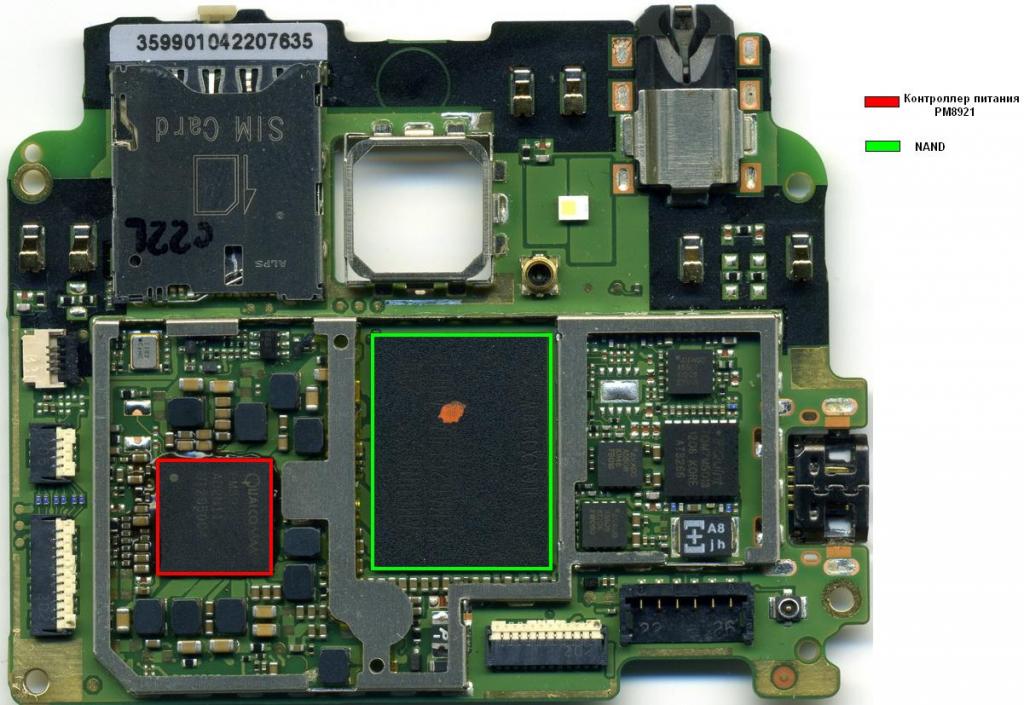

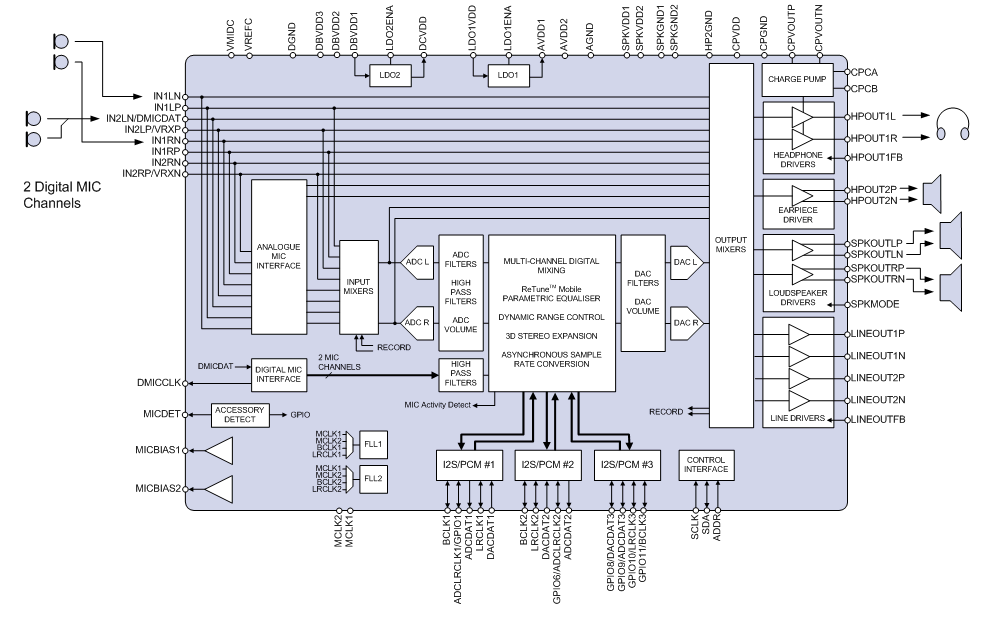

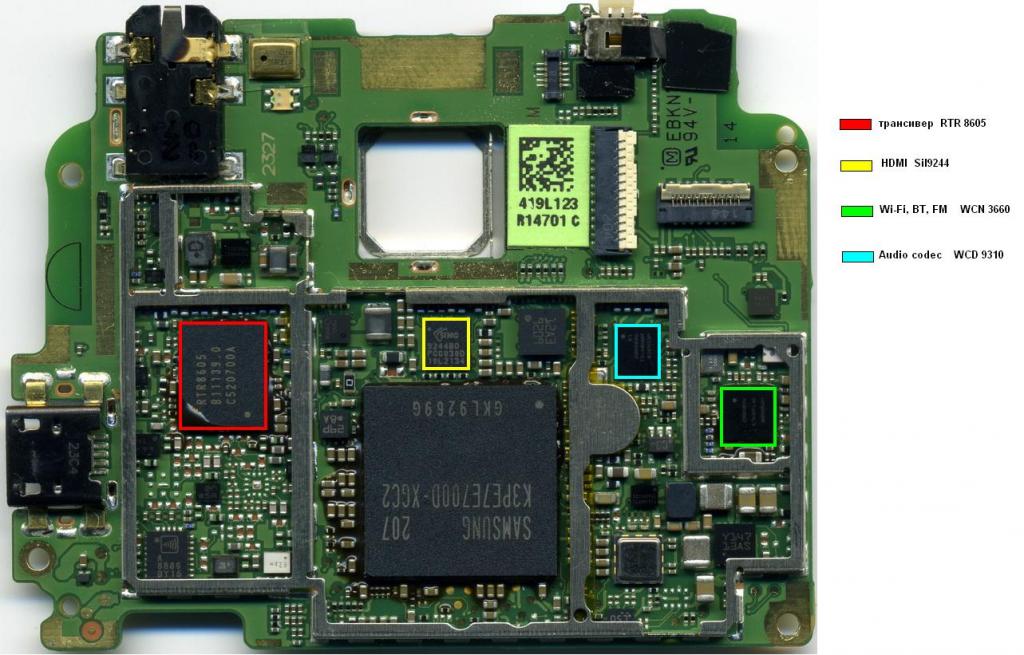

нашел что-то... для HTC One S, но это всё не то, в сервисный центр вам дорога...



Cкачать:

Removed_MSM8960_CHIPSET_TRAINING__INTRODUCTION_AND_CHIPSET_OVERVIEW.rar

2.15 Мб

SII9244BO.pdf

227.0 Кб

MSM8960+PM8921+WCD9310(1).rar

2.06 Мб

спасибо конечно, маловато что можно выжать

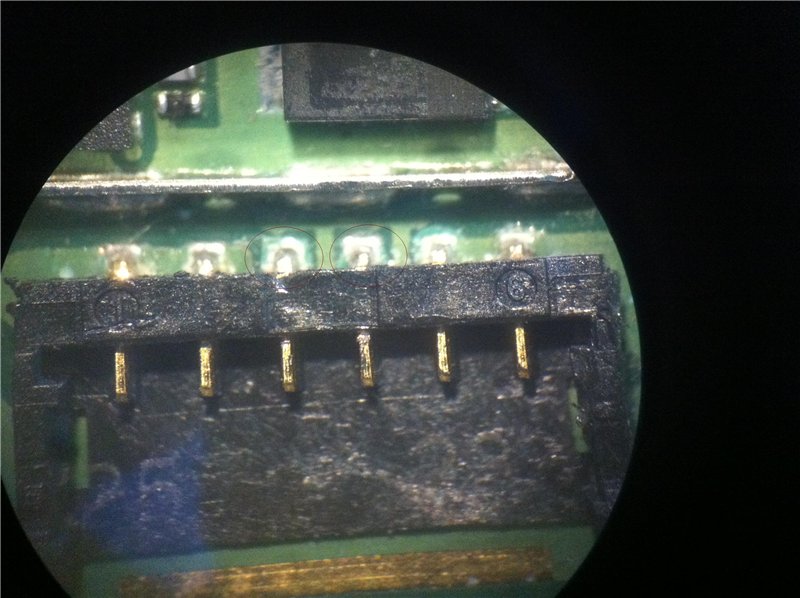

вот фото самого разъема, красным обозначены обрывы

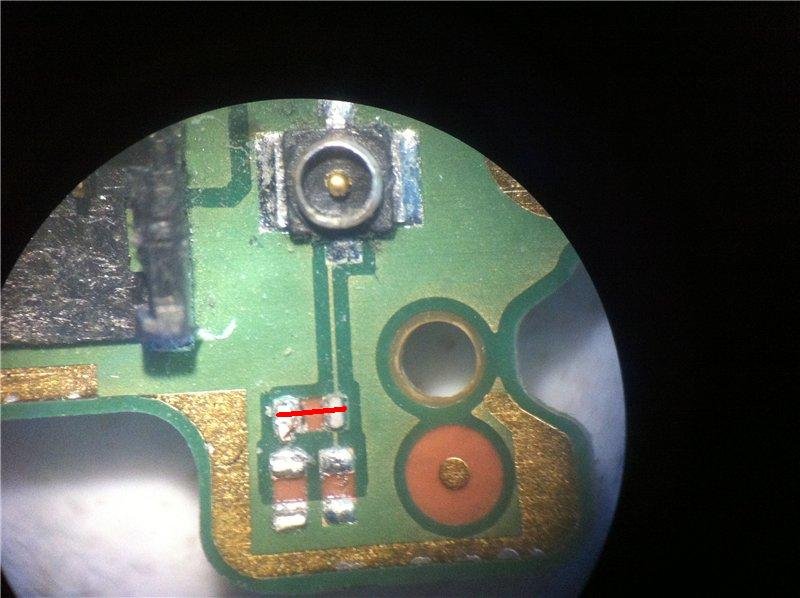

и еще снесены 3 элементы возле разъема коаксиального кабеля


можно ли их просто коротнуть и все ?

Сообщение от pinkod

можно ли их просто коротнуть и все ?

честно, не скажу... я не мастер в таких делах.. себе только пропаявал гнезда в китайском планшете, ну и батарейку менял. Тут наверно никто не подскажет Был у нас один человек, который работает в сервис-центре, но что-то не заходит он на форум.

а какой у него ник ?

Сообщение от pinkod

а какой у него ник ?

https://mdforum.su/member.php?u=490 вот этот чел. только что-то давно на форуме не был. напиши личное сообщение, может если зайдёт на форум прочитает

спасибо, написал, буду ждать ответа

ps не приходят уведомления о ответах в теме, подписан, а все равно не приходят

Сообщение от pinkod

спасибо, написал, буду ждать ответа

ps не приходят уведомления о ответах в теме, подписан, а все равно не приходят

странно. я программисту скажу нашему. спасибо

ну вот, снова не пришло, увидел после F5

снял разъем, по пятакам вызвонил, восстановил, тело включается и заряжается,
вот, может кому то пригодится

я далёкий в этом всём, что значит "вызвонил по пяткам"? спасибо

Сообщение от Brick Top

я далёкий в этом всём, что значит "вызвонил по пяткам"? спасибо

напряжение проверил

с помощью "прозвонки" выяснил какие цепи электрически замкнуты(соеденены)
оторванные контактные площадки под собой оставили так называемые "пятаки", то есть точки, которые ведут во 2 или 3-й слой и далее

сеть сделал, может кому то пригодится :

спасибо за работу, у меня та же самая проблема, средние контакты болтаются в разъёме на плате.
