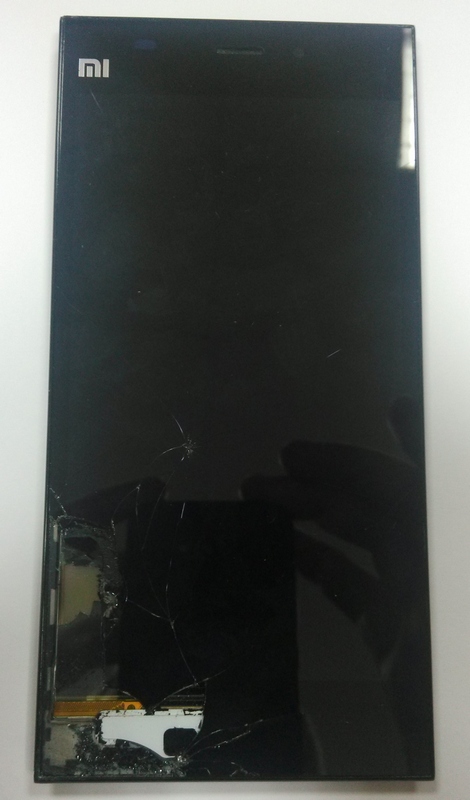

Имеем разбитый экран Xiaomi Mi3, который надо заменить, а для этого, естественно, смартфон надо разобрать.
- Экран идет уже вместе с корпусом. Так что с телефона нужно снять все.
- Для работы нужна отвертка типа PH00 и тонкий кусок пластика или что-то другое тонкое и прочное.
1. Вытаскиваем салазки для сим карты. Под салазками выкручиваем 2 винта.

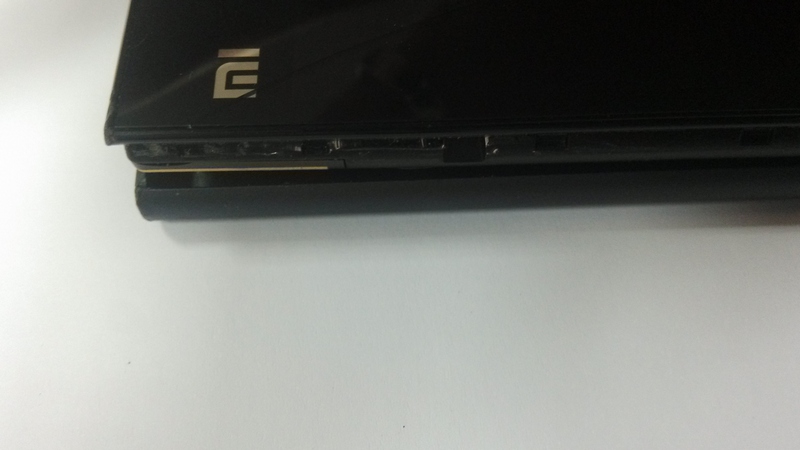

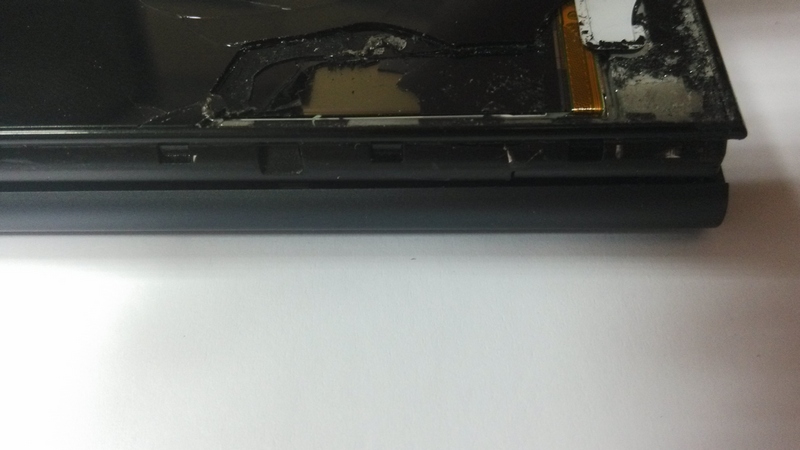

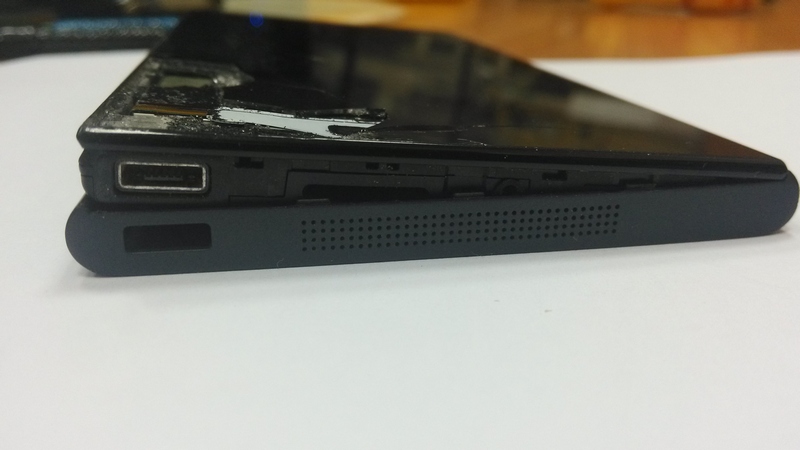

2. Тонким пластиком отщелкиваем защелки сперва слева корпуса, снизу, и сверху. Отщелкивать нужно постепенно, несколько раз проходя слева -> снизу -> сверху, чтобы не сломать защелки.

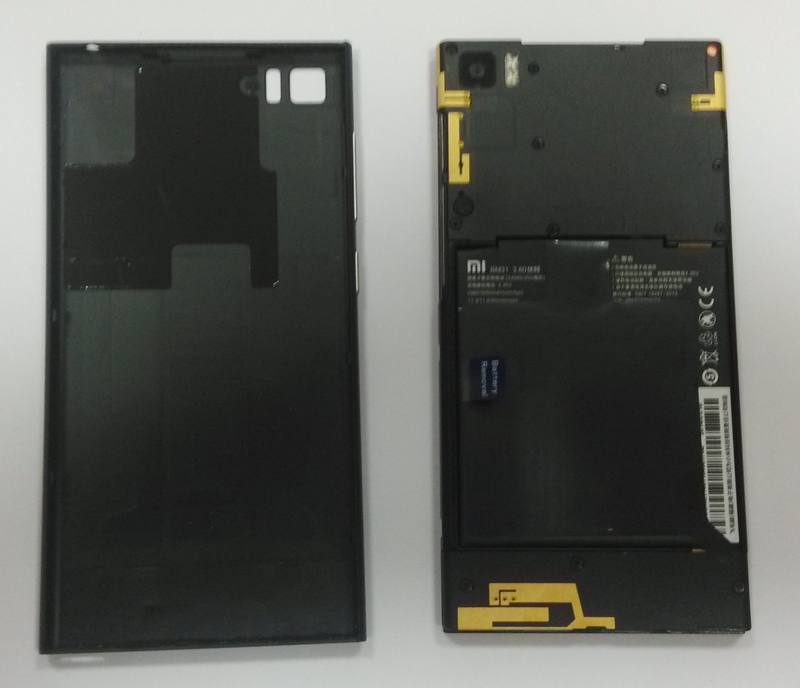

3. Когда все защелки будут отщелкнуты, снимаем крышку. Правую сторону отщелкивать не нужно.

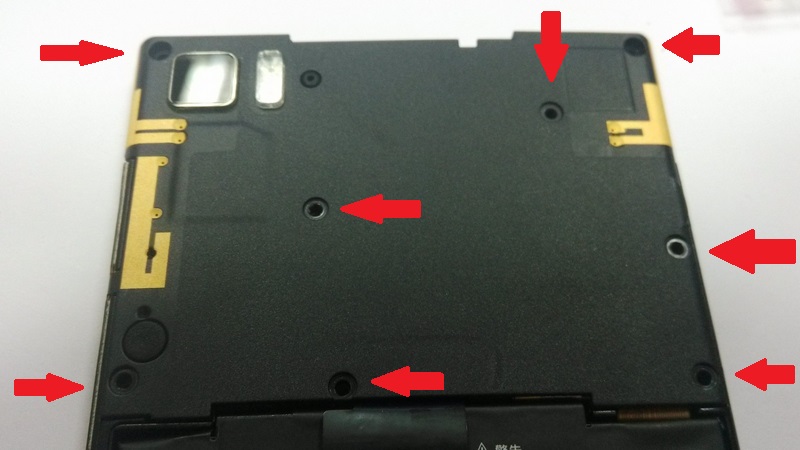

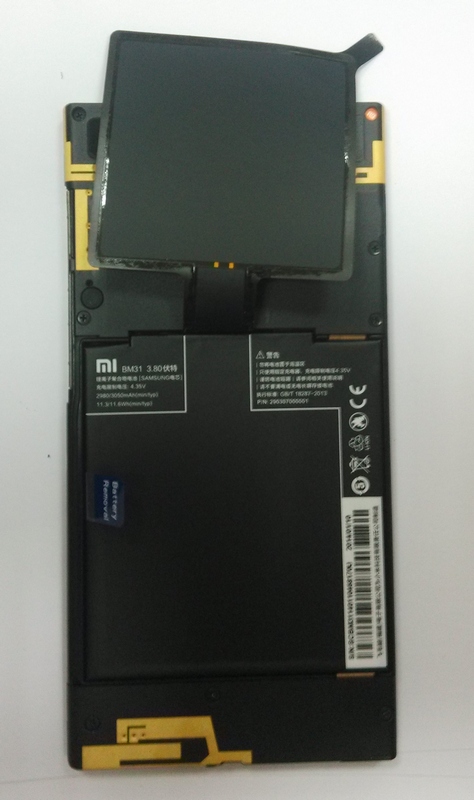

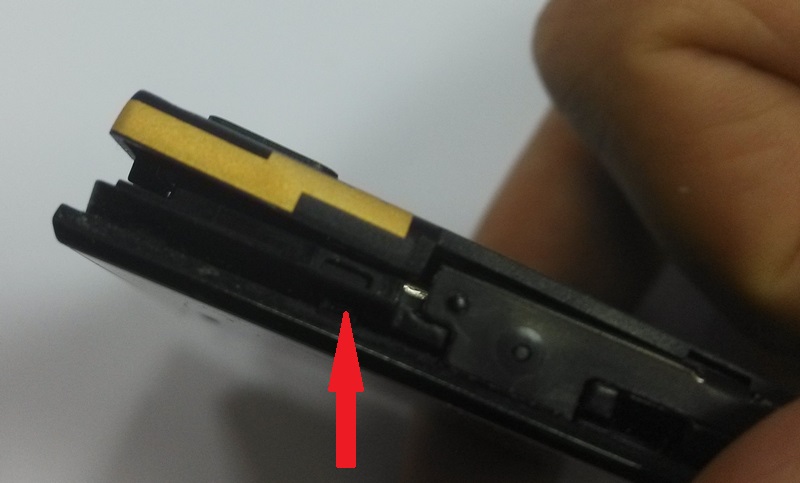

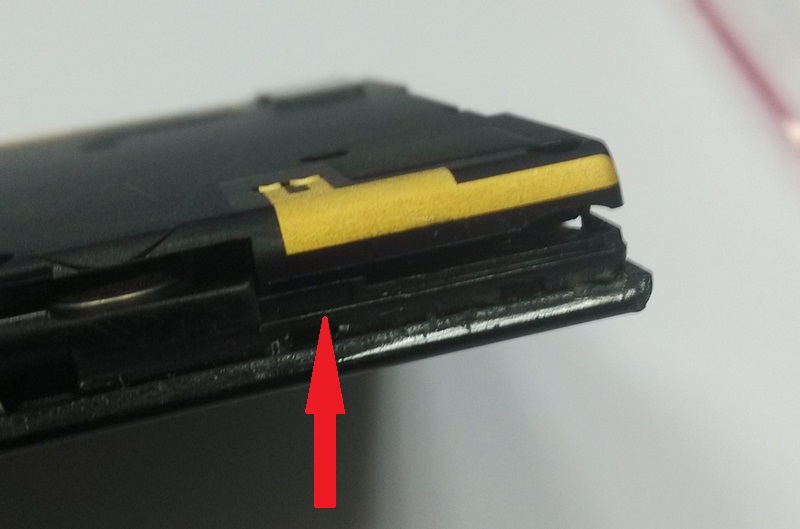

4. Отвинчиваем 8 винтов с пластиковой накладки, затем отщелкиваем ее. 2 защелки находятся слева и справа, в 1,8 см от верхнего угла корпуса, отклеиваем от батареи антенну NFC. И снимаем этот модуль.
Xiaomi Mi3 - Отзывы и характеристики

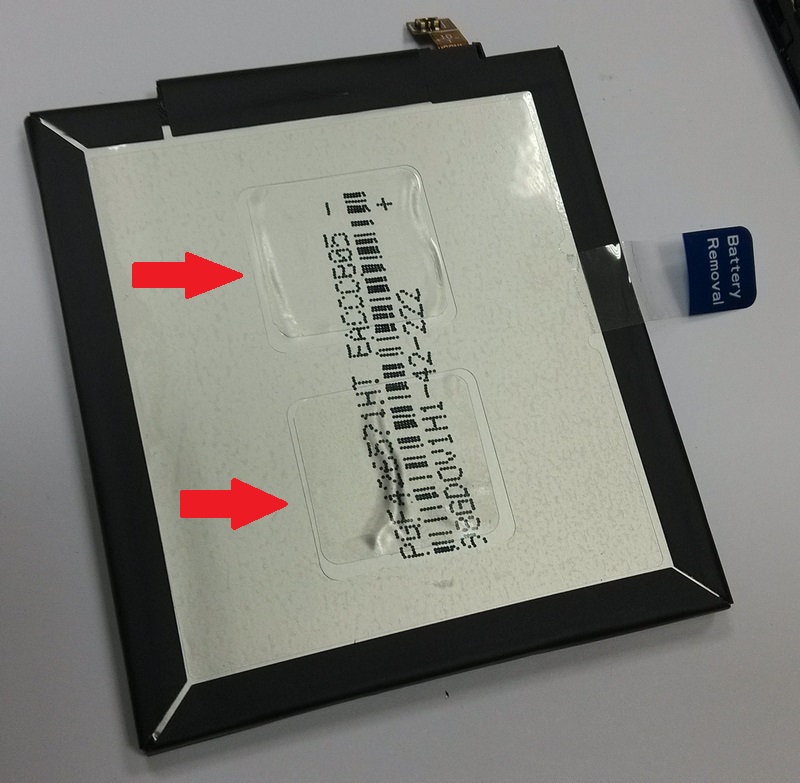

5. Снимаем с платы шлейф аккумулятора. Батарея приклеена и снимать ее нужно так: МЕДЛЕННО, но сильно тянем вверх за язычок "Battery Removal", при этом помогаем тем же куском пластика оторвать клей. Место клея указано.

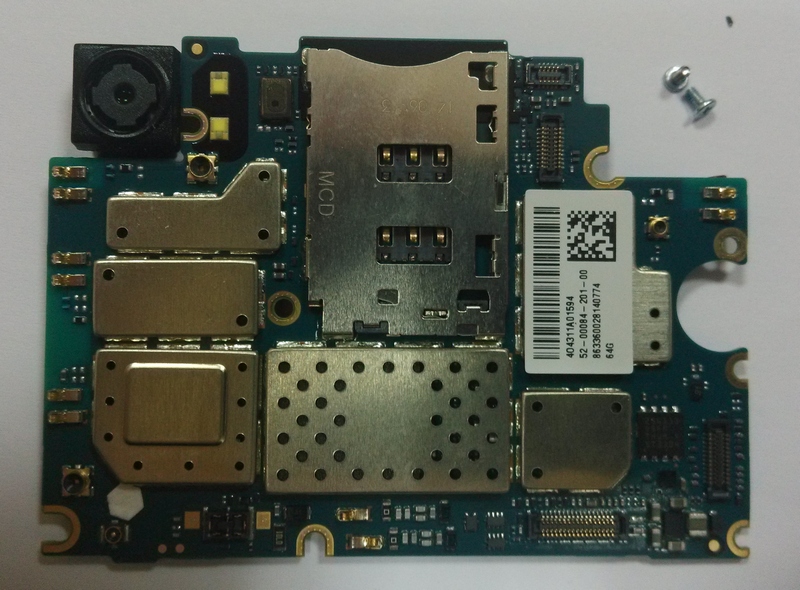

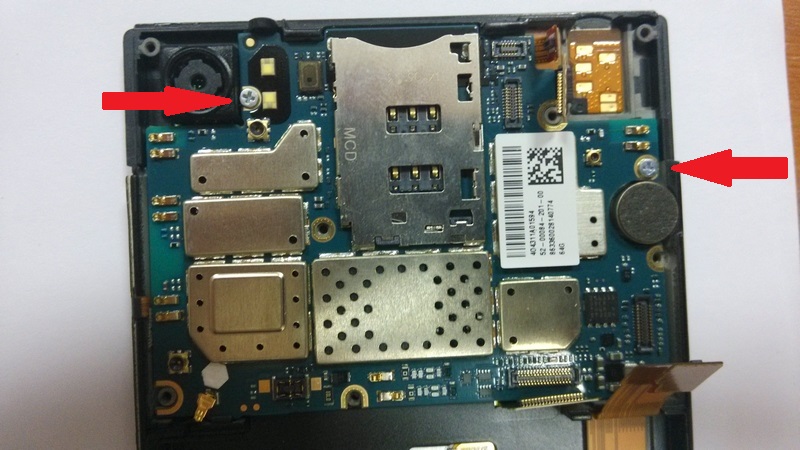

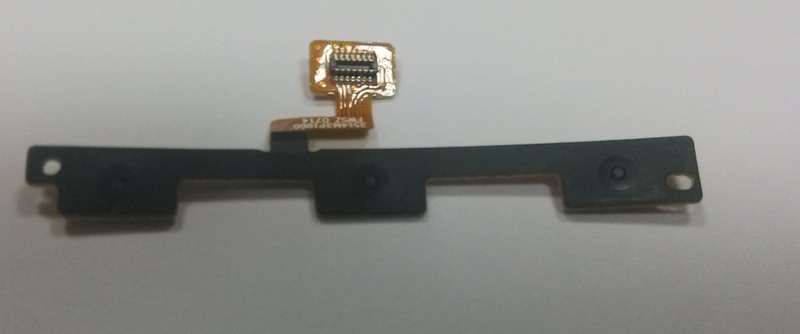

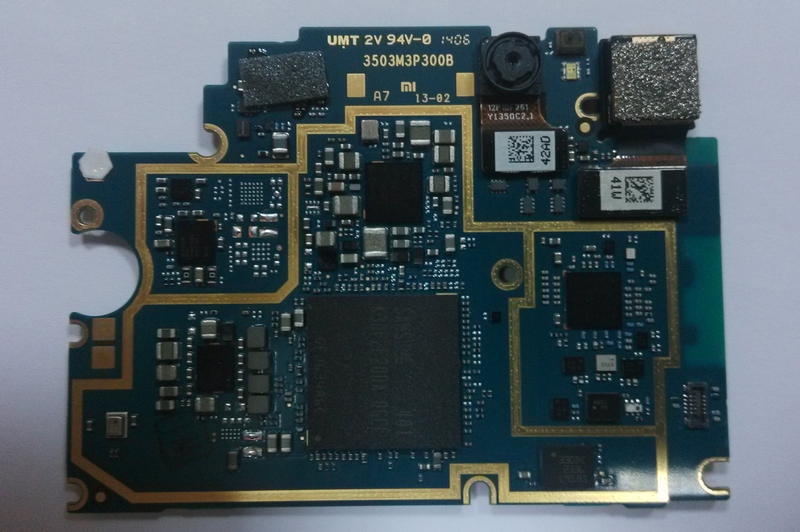

6. Снимаем с платы 4 шлейфа и антенный разъем. Выкручиваем 2 винта. И снимаем сердце нашего Mi3W. Снизу будет подключен еще шлейф кнопок включения и громкости. Его можно сразу и отклеить.

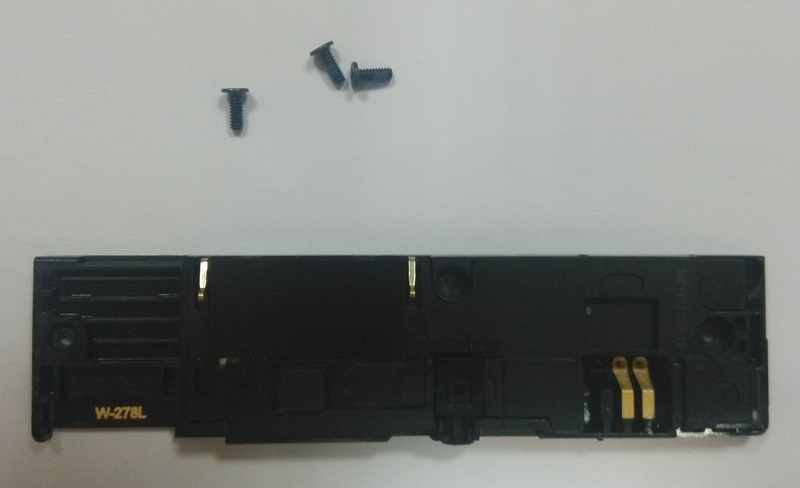

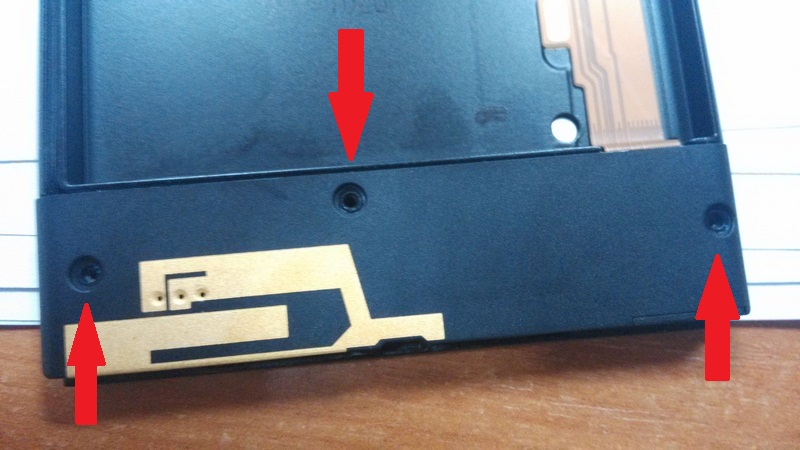

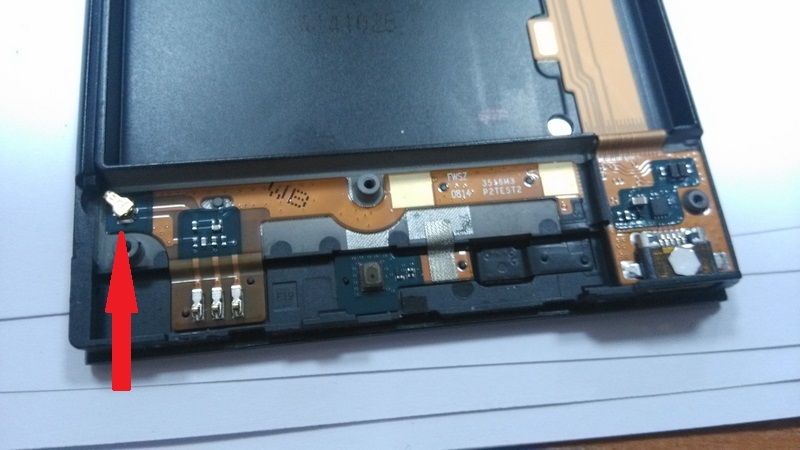

7. Отвинчиваем 3 винта на пластиковой крышке снизу. Снимается она без защелок, но с усилием. Отсоединяем от платы антенный разъем и снимаем антенный провод и резиновую заглушку провода. Саму плату аккуратно и постепенно отклеиваем слева направо. Дойдя до USB разъема, отклеиваем шлейф сверху. Сам USB разъем на металлической площадке. Внимательней, не пытайтесь отклеить шлейф от этой площадки.

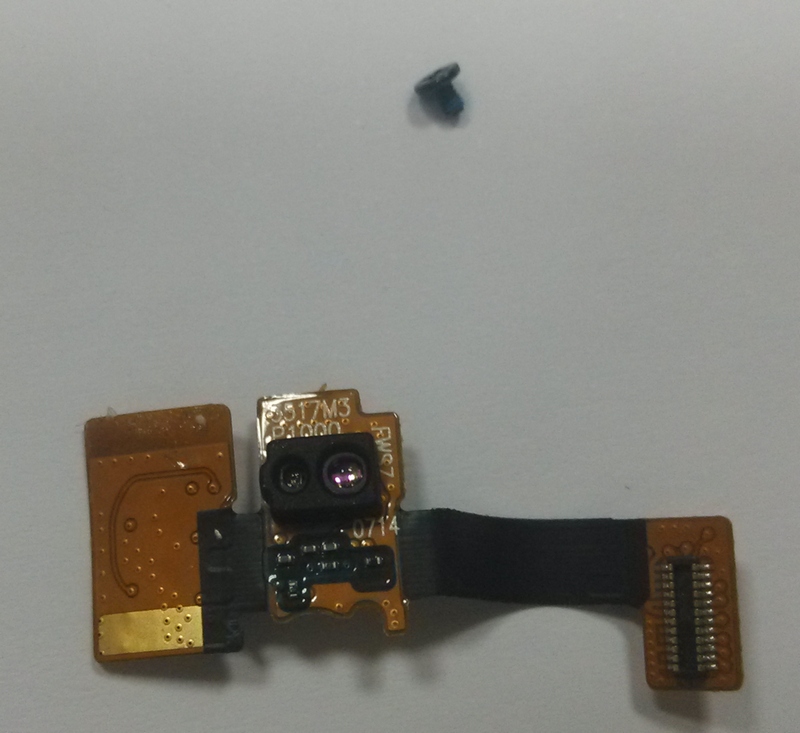

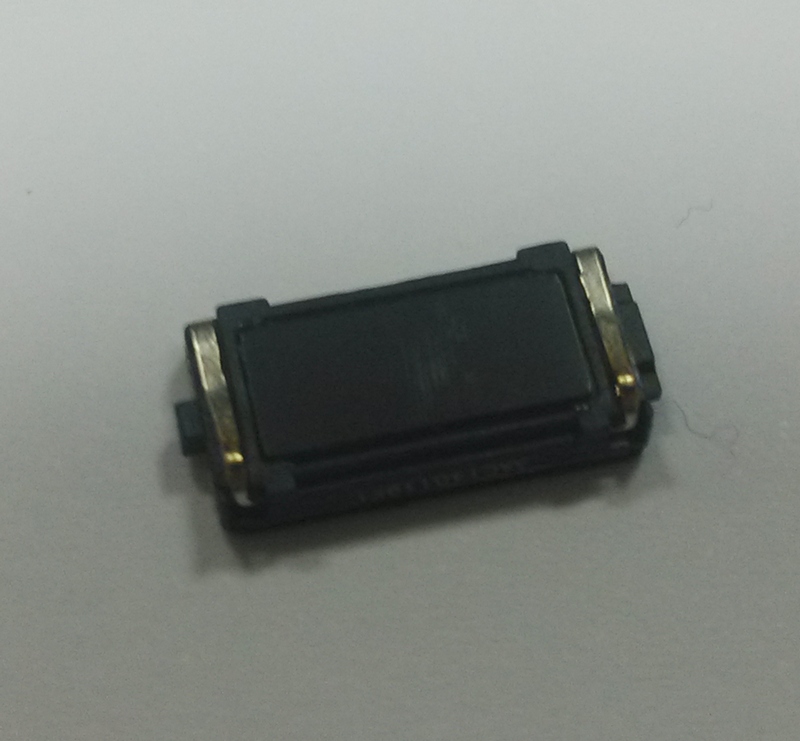

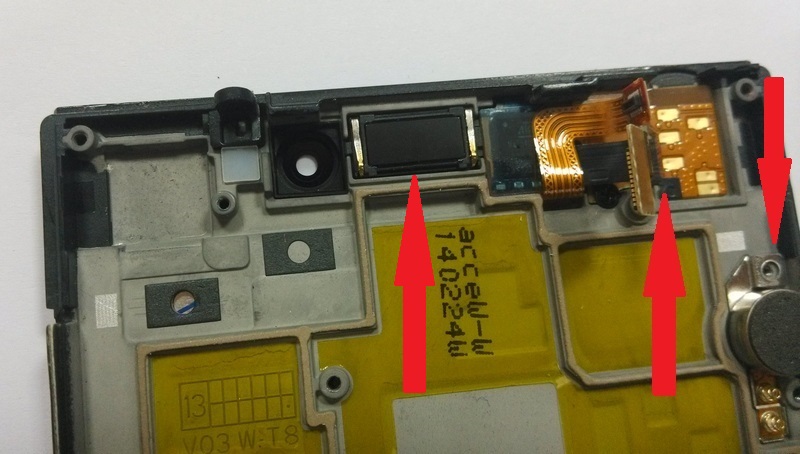

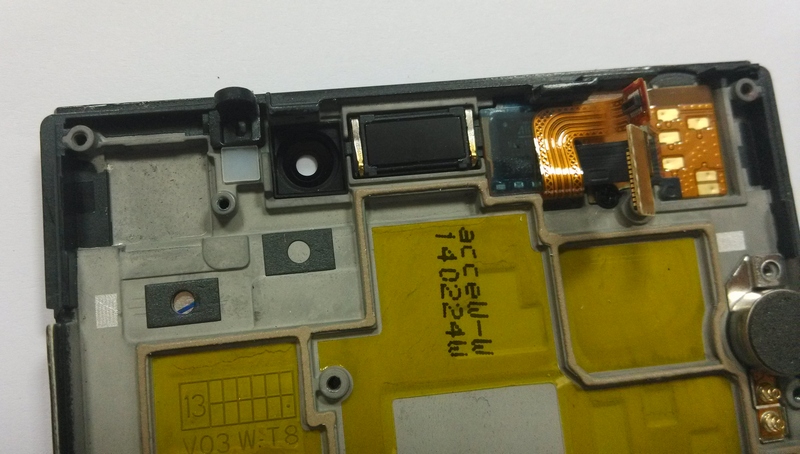

8. Сверху отклеиваем и снимаем датчик освещенности. Отклеиваем какую то хрень, похожую на микрофон, но это не он. Динамик не приклеен, вытаскивается легко.
9. В итоге на плате должен остаться только 1 шлейф с микросхемой. Это touch контроллер вроде.
