Подмена модулей в прошивке для планшетов Allwinner: полное руководство

Владельцы бюджетных Android-планшетов на базе процессоров Allwinner A10, A13, других моделей часто сталкиваются с проблемой несовместимости драйверов, компонентов после установки сторонних сборок. Сенсорный экран может перестать реагировать, Wi-Fi адаптер отказывается работать, камера показывает черный экран. К счастью, существует эффективный метод решения этих проблем — подмена драйверов в образе firmware.

Что такое подмена модулей, зачем она нужна

Системные драйверы — это компоненты, библиотеки операционной системы Android, отвечающие за работу конкретных элементов устройства. При установке универсальной сборки на ваш планшет может оказаться, что драйверы сенсорного экрана, Wi-Fi адаптера, камеры или других компонентов не соответствуют вашему железу.

Подмена драйверов позволяет взять работающие компоненты из одной версии ОС (обычно стоковой, где всё функционирует), перенести их в другую систему, которая вам нравится по функционалу или внешнему виду. Это гибридный подход, объединяющий стабильность оригинального firmware с преимуществами кастомной версии.

Основные причины для подмены модулей

Несовместимость сенсорного экрана — самая распространенная проблема при перепрошивке китайских планшетов. Разные производители используют различные контроллеры тачскрина, универсальная сборка может не содержать нужный драйвер.

Проблемы с Wi-Fi адаптером возникают из-за разнообразия используемых чипсетов. Один планшет может использовать Realtek RTL8188, другой — Broadcom или MediaTek чип.

Неработающая камера часто связана с отсутствием правильного драйвера сенсора или библиотеки HAL (Hardware Abstraction Layer).

Акселерометр, другие датчики также требуют специфических компонентов, которые могут отсутствовать в сторонней сборке.

Необходимые инструменты, подготовка

Для успешной подмены драйверов вам потребуется специализированное программное обеспечение DragonFace — это утилита для редактирования образов firmware Allwinner. Программа работает в операционной системе Windows, позволяет распаковывать, редактировать, запаковывать обратно образы формата IMG.

Что нужно подготовить:

Установите программу DragonFace на компьютер с Windows. Версия приложения должна быть совместима с вашей версией Android.

Подготовьте две системы — донорскую (из которой будете брать компоненты), целевую (в которую будете переносить драйверы). Донорской обычно служит стоковая версия, где всё работает корректно.

Создайте резервную копию обеих систем перед началом работы. Процесс редактирования требует внимательности, наличие бэкапа убережет от потери данных.

Освободите на жестком диске не менее 5-10 GB свободного места, так как при распаковке образы занимают значительный объем.

Пошаговая инструкция по подмене модулей

Шаг 1: Загрузка прошивок в DragonFace

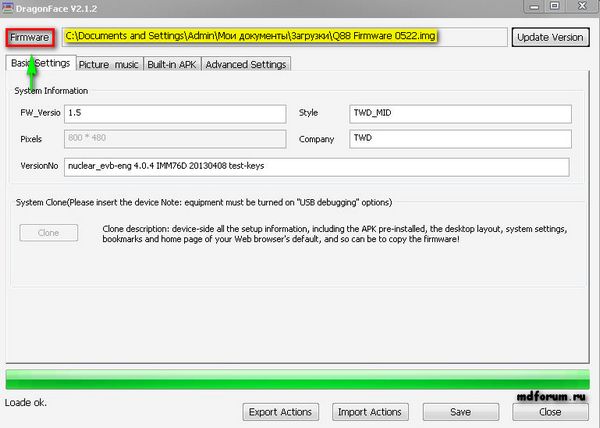

Запустите программу DragonFace с правами администратора. Нажмите кнопку Firmware в верхней части интерфейса, выберите целевой образ в формате IMG. Программа автоматически начнет анализ структуры.

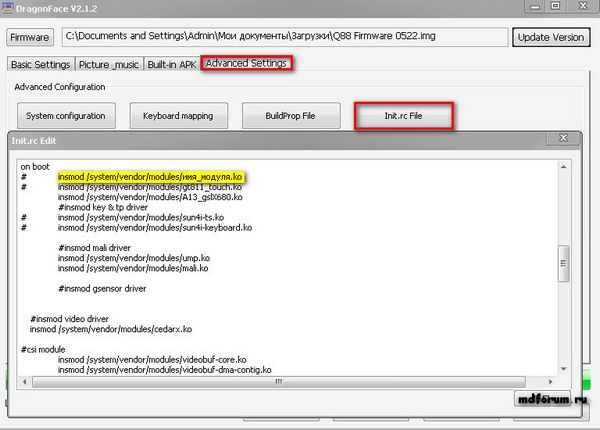

После загрузки перейдите во вкладку Advanced Settings. Здесь находятся все настройки, конфигурационные данные системы, включая init.rc, другие скрипты.

Шаг 2: Инициализация, распаковка

Нажмите кнопку Init.rc File для инициализации работы с этим элементом. Он содержит инструкции загрузки компонентов ядра при старте системы.

Далее нажмите кнопку распаковки образа. DragonFace извлечет все данные в рабочую директорию. Процесс может занять несколько минут в зависимости от размера.

Шаг 3: Определение нужных модулей

Откройте папку с распакованной системой, найдите директорию system/lib/modules. Здесь хранятся элементы с расширением .ko — это драйверы ядра Linux, используемые Android.

Для определения нужных компонентов изучите названия. Например, драйверы сенсорного экрана обычно содержат в названии gt, gsl, zt, ft или другие обозначения контроллеров тачскрина.

Шаг 4: Замена модулей

Теперь откройте донорскую систему во второй копии DragonFace (или распакуйте ее отдельно). Найдите работающие компоненты в директории system/lib/modules донорской версии.

Скопируйте нужные драйверы из донорской системы, замените ими соответствующие элементы в целевой сборке. Убедитесь, что вы заменяете именно те компоненты, которые отвечают за неработающие функции.

Важные модули для замены:

Драйверы тачскрина (touchscreen) — элементы с названиями типа gslX680.ko, ft5x_ts.ko, gt9xx.ko, подобные.

Компоненты Wi-Fi — библиотеки типа 8192cu.ko, 8188eu.ko, rt2870sta.ko, другие в зависимости от чипсета.

Драйверы камеры находятся в директории system/lib/hw, имеют расширение .so, например camera.sun5i.so.

Компоненты акселерометра, других датчиков — элементы типа mma7660.ko, lis3dh_acc.ko, прочие.

Шаг 5: Редактирование конфигурационных файлов

Помимо замены драйверов, может потребоваться редактирование init.rc или других конфигурационных данных. В init.rc указывается, какие компоненты должны загружаться при старте системы.

Откройте init.rc текстовым редактором (используйте Notepad++ для правильной обработки Unix-переводов строк). Найдите строки, начинающиеся с insmod, которые отвечают за загрузку драйверов ядра.

Убедитесь, что пути к замененным компонентам корректны, соответствуют реальному расположению. При необходимости добавьте или измените строки загрузки.

Шаг 6: Запаковка модифицированной прошивки

После завершения всех изменений вернитесь в DragonFace, нажмите кнопку запаковки образа. Программа соберет все измененные данные обратно в единый IMG.

Процесс запаковки может занять продолжительное время. Дождитесь появления сообщения об успешном завершении операции.

Сохраните получившийся образ под новым именем, чтобы отличать его от оригинальной версии. Рекомендуется добавить в название информацию о замененных драйверах, например "A13_custom_fixed_touch.img".

Прошивка планшета модифицированным образом

Для установки модифицированной системы используйте программу LiveSuit или PhoenixCard — стандартные утилиты для перепрошивки устройств Allwinner.

Процедура установки:

Полностью зарядите планшет или убедитесь, что уровень заряда не менее 50 процентов. Запустите LiveSuit от имени администратора, выберите ваш модифицированный IMG образ.

Выключите планшет, извлеките карту памяти если она установлена. Подключите планшет к компьютеру USB кабелем, одновременно удерживая кнопку громкости вверх или вниз в зависимости от модели.

Когда LiveSuit обнаружит устройство в режиме установки firmware, подтвердите начало процесса. Не отключайте кабель, не выключайте компьютер до завершения.

После завершения планшет автоматически перезагрузится. Первый запуск может занять несколько минут — это нормально.

Тестирование, решение проблем

После установки модифицированной системы тщательно протестируйте все функции устройства. Проверьте работу тачскрина во всех углах экрана, подключитесь к Wi-Fi сети, запустите камеру, проверьте работу датчиков в настройках.

Если какой-то компонент по-прежнему не работает, возможно потребуется дополнительная замена драйверов или редактирование конфигурационных данных. В некоторых случаях помогает замена не только компонентов ядра (.ko), но также библиотек HAL (.so) из директории system/lib/hw.

Типичные проблемы, решения:

Если тачскрин реагирует неправильно или со смещением, возможно нужно заменить не только драйвер, но также конфигурационный элемент калибровки тачскрина из папки /system/etc.

При проблемах с Wi-Fi проверьте наличие всех необходимых firmware данных в директории /system/etc/firmware. Некоторые драйверы требуют дополнительные бинарные ресурсы.

Черный экран камеры обычно решается заменой camera.chipset.so из system/lib/hw, соответствующих библиотек из system/lib.

Преимущества, ограничения метода

Подмена драйверов — это мощный инструмент кастомизации системы, но он имеет свои особенности. Главное преимущество метода в том, что он позволяет использовать актуальные версии Android на старых устройствах, сохраняя при этом работоспособность всего железа.

Однако важно понимать, что этот метод требует технических знаний, внимательности. Неправильная замена компонентов может привести к нестабильной работе системы или даже к полной неработоспособности устройства.

Всегда сохраняйте резервные копии рабочих систем, изучайте опыт других пользователей с аналогичными устройствами перед началом экспериментов с драйверами.
